Sıkkanat Hücreli Vantilatörler
Debi aralığı5.500 - 25.000 m³/h
Sıkkanat Hücreli Vantilatörler, kanat aralıkları dar tasarlanmış fan yapısı sayesinde yüksek statik basınç gerektiren sistemlerde etkin performans sunar.
Ürün açıklaması
Sıkkanat Hücreli Vantilatörler, kanat aralıkları dar tasarlanmış fan yapısı sayesinde yüksek statik basınç gerektiren sistemlerde etkin performans sunar. Fan bileşenleri, yalıtımlı hücre içerisinde konumlandırılarak daha dengeli ve güvenli çalışma sağlanır. Uzun kanal hatları, filtreli sistemler ve basınç kaybının yüksek olduğu uygulamalarda tercih edilir. Endüstriyel tesisler, ticari yapılar ve genel havalandırma uygulamalarında güvenilir ve sürekli çalışmaya uygun çözümler sunar.
Teknik
Ölçüler ve performans
Model
Teknik bilgiler
- Fan Tipi
- SYG-280
- Voltaj (V)
- 380
- Frekans (Hz)
- 50
- Güç (kW)
- 1,50
- Devir (d/d)
- 2.880
- Maks. Debi (m³/h)
- 5.500
- Maks. Basınç Kaybı (Pa)
- 400
- Ağırlık (kg)
- 79
- Ses (dB(A))
- 68
Teknik bilgiler
- Fan Tipi
- SYG-280
- Voltaj (V)
- 380
- Frekans (Hz)
- 50
- Güç (kW)
- 2,20
- Devir (d/d)
- 2.880
- Maks. Debi (m³/h)
- 6.500
- Maks. Basınç Kaybı (Pa)
- 450
- Ağırlık (kg)
- 85
- Ses (dB(A))
- 69
Teknik bilgiler
- Fan Tipi
- SYG-315
- Voltaj (V)
- 380
- Frekans (Hz)
- 50
- Güç (kW)
- 2,20
- Devir (d/d)
- 2.880
- Maks. Debi (m³/h)
- 7.500
- Maks. Basınç Kaybı (Pa)
- 450
- Ağırlık (kg)
- 90
- Ses (dB(A))
- 70
Teknik bilgiler
- Fan Tipi
- SYG-315
- Voltaj (V)
- 380
- Frekans (Hz)
- 50
- Güç (kW)
- 3,00
- Devir (d/d)
- 2.880
- Maks. Debi (m³/h)
- 8.500
- Maks. Basınç Kaybı (Pa)
- 500
- Ağırlık (kg)
- 99
- Ses (dB(A))
- 71
Teknik bilgiler
- Fan Tipi
- SYG-355
- Voltaj (V)
- 380
- Frekans (Hz)
- 50
- Güç (kW)
- 3,00
- Devir (d/d)
- 2.880
- Maks. Debi (m³/h)
- 10.000
- Maks. Basınç Kaybı (Pa)
- 425
- Ağırlık (kg)
- 104
- Ses (dB(A))
- 73
Teknik bilgiler
- Fan Tipi
- SYG-355
- Voltaj (V)
- 380
- Frekans (Hz)
- 50
- Güç (kW)
- 4,00
- Devir (d/d)
- 2.880
- Maks. Debi (m³/h)
- 11.500
- Maks. Basınç Kaybı (Pa)
- 375
- Ağırlık (kg)
- 130
- Ses (dB(A))
- 73
Teknik bilgiler
- Fan Tipi
- SYG-400
- Voltaj (V)
- 380
- Frekans (Hz)
- 50
- Güç (kW)
- 4,00
- Devir (d/d)
- 2.880
- Maks. Debi (m³/h)
- 13.000
- Maks. Basınç Kaybı (Pa)
- 400
- Ağırlık (kg)
- 133
- Ses (dB(A))
- 78
Teknik bilgiler
- Fan Tipi
- SYG-450
- Voltaj (V)
- 380
- Frekans (Hz)
- 50
- Güç (kW)
- 5,50
- Devir (d/d)
- 2,900
- Maks. Debi (m³/h)
- 14.500
- Maks. Basınç Kaybı (Pa)
- 500
- Ağırlık (kg)
- 148
- Ses (dB(A))
- 75
- Fan Tipi
- SYG-450
- Voltaj (V)
- 380
- Frekans (Hz)
- 50
- Güç (kW)
- 5,50
- Devir (d/d)
- 1.465
- Maks. Debi (m³/h)
- 16.000
- Maks. Basınç Kaybı (Pa)
- 500
- Ağırlık (kg)
- 154
- Ses (dB(A))
- 77
Teknik bilgiler
- Fan Tipi
- SYG-450
- Voltaj (V)
- 380
- Frekans (Hz)
- 50
- Güç (kW)
- 7,50
- Devir (d/d)
- 1.465
- Maks. Debi (m³/h)
- 18.500
- Maks. Basınç Kaybı (Pa)
- 600
- Ağırlık (kg)
- 190
- Ses (dB(A))
- 79
Teknik bilgiler
- Fan Tipi
- SYG-500
- Voltaj (V)
- 380
- Frekans (Hz)
- 50
- Güç (kW)
- 7,50
- Devir (d/d)
- 1.465
- Maks. Debi (m³/h)
- 21.000
- Maks. Basınç Kaybı (Pa)
- 500
- Ağırlık (kg)
- 196
- Ses (dB(A))
- 70
Teknik bilgiler
- Fan Tipi
- SYG-500
- Voltaj (V)
- 380
- Frekans (Hz)
- 50
- Güç (kW)
- 11,00
- Devir (d/d)
- 1.470
- Maks. Debi (m³/h)
- 25.000
- Maks. Basınç Kaybı (Pa)
- 500
- Ağırlık (kg)
- 203
- Ses (dB(A))
- 74

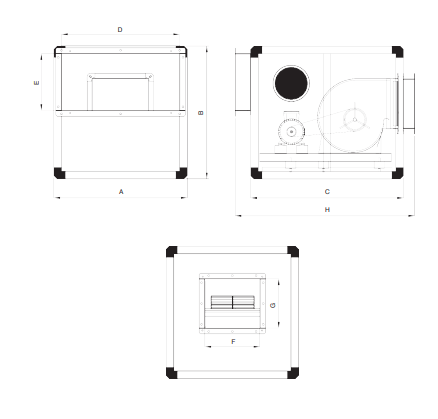

Ölçüler
- A (mm)
- 1.000
- B (mm)
- 750
- C (mm)
- 750
- D (mm)
- 850
- Emiş 1 (mm)
- 670
- Emiş 2 (mm)
- 380
- Atış 1 (mm)
- 360
- Atış 2 (mm)
- 360
Ölçüler
- A (mm)
- 1.100
- B (mm)
- 850
- C (mm)
- 850
- D (mm)
- 950
- Emiş 1 (mm)
- 770
- Emiş 2 (mm)
- 430
- Atış 1 (mm)
- 400
- Atış 2 (mm)
- 400
Ölçüler
- A (mm)
- 1.100
- B (mm)
- 900
- C (mm)
- 900
- D (mm)
- 1.000
- Emiş 1 (mm)
- 820
- Emiş 2 (mm)
- 430
- Atış 1 (mm)
- 450
- Atış 2 (mm)
- 450
Ölçüler
- A (mm)
- 1.380
- B (mm)
- 1.000
- C (mm)
- 1.000
- D (mm)
- 1.100
- Emiş 1 (mm)
- 920
- Emiş 2 (mm)
- 500
- Atış 1 (mm)
- 500
- Atış 2 (mm)
- 500
Ölçüler
- A (mm)
- 1.540
- B (mm)
- 1.100
- C (mm)
- 1.100
- D (mm)
- 1.200
- Emiş 1 (mm)
- 1.020
- Emiş 2 (mm)
- 600
- Atış 1 (mm)
- 560
- Atış 2 (mm)
- 560
Ölçüler
- A (mm)
- 1.540
- B (mm)
- 1.240
- C (mm)
- 1.240
- D (mm)
- 1.340
- Emiş 1 (mm)
- 1.160
- Emiş 2 (mm)
- 600
- Atış 1 (mm)
- 630
- Atış 2 (mm)
- 630
Bütün modeller tek tabloda
| Model | Fan Tipi | Voltaj (V) | Frekans (Hz) | Güç (kW) | Devir (d/d) | Maks. Debi (m³/h) | Maks. Basınç Kaybı (Pa) | Ağırlık (kg) | Ses (dB(A)) |
|---|---|---|---|---|---|---|---|---|---|
| AVS-SKF-280-1,50 | SYG-280 | 380 | 50 | 1,50 | 2.880 | 5.500 | 400 | 79 | 68 |
| AVS-SKF-280-2,20 | SYG-280 | 380 | 50 | 2,20 | 2.880 | 6.500 | 450 | 85 | 69 |
| AVS-SKF-315-2,20 | SYG-315 | 380 | 50 | 2,20 | 2.880 | 7.500 | 450 | 90 | 70 |
| AVS-SKF-315-3,00 | SYG-315 | 380 | 50 | 3,00 | 2.880 | 8.500 | 500 | 99 | 71 |
| AVS-SKF-355-3,00 | SYG-355 | 380 | 50 | 3,00 | 2.880 | 10.000 | 425 | 104 | 73 |
| AVS-SKF-355-4,00 | SYG-355 | 380 | 50 | 4,00 | 2.880 | 11.500 | 375 | 130 | 73 |
| AVS-SKF-400-4,00 | SYG-400 | 380 | 50 | 4,00 | 2.880 | 13.000 | 400 | 133 | 78 |
| AVS-SKF-450-5,50 | SYG-450 | 380 | 50 | 5,50 | 2,900 | 14.500 | 500 | 148 | 75 |
| AVS-SKF-450-5,50 | SYG-450 | 380 | 50 | 5,50 | 1.465 | 16.000 | 500 | 154 | 77 |
| AVS-SKF-450-7,50 | SYG-450 | 380 | 50 | 7,50 | 1.465 | 18.500 | 600 | 190 | 79 |
| AVS-SKF-500-7,50 | SYG-500 | 380 | 50 | 7,50 | 1.465 | 21.000 | 500 | 196 | 70 |
| AVS-SKF-500-11,00 | SYG-500 | 380 | 50 | 11,00 | 1.470 | 25.000 | 500 | 203 | 74 |
| Model | A (mm) | B (mm) | C (mm) | D (mm) | Emiş 1 (mm) | Emiş 2 (mm) | Atış 1 (mm) | Atış 2 (mm) |
|---|---|---|---|---|---|---|---|---|
| AVS-SKF-280 | 1.000 | 750 | 750 | 850 | 670 | 380 | 360 | 360 |
| AVS-SKF-315 | 1.100 | 850 | 850 | 950 | 770 | 430 | 400 | 400 |
| AVS-SKF-355 | 1.100 | 900 | 900 | 1.000 | 820 | 430 | 450 | 450 |
| AVS-SKF-400 | 1.380 | 1.000 | 1.000 | 1.100 | 920 | 500 | 500 | 500 |
| AVS-SKF-450 | 1.540 | 1.100 | 1.100 | 1.200 | 1.020 | 600 | 560 | 560 |
| AVS-SKF-500 | 1.540 | 1.240 | 1.240 | 1.340 | 1.160 | 600 | 630 | 630 |
